Explicación de los sopladores de raíces: tipos, aplicaciones y cómo elegir el adecuado

Los sopladores representan 57% del uso total de energía en una planta de tratamiento de aguas residuales típica; sin embargo, la mayoría de los ingenieros dedican menos de una hora a elegir una. Ese desajuste es lo que hace que los proyectos salgan mal. Los sopladores Roots son la opción dominante en aplicaciones de aireación, transporte neumático y vacío por una buena razón: suministran un volumen constante de aire por revolución, independientemente de los cambios de presión aguas abajo. Pero el "volumen constante" cubre un amplio espectro de diseños, y elegir la variante incorrecta le cuesta eficiencia, confiabilidad o ambas.

Cómo funciona realmente un soplador de raíces

Una sopladora Roots es una máquina de desplazamiento positivo. Dos rotores lobulados, ya sea de dos o tres lóbulos, giran en direcciones opuestas dentro de una carcasa sin tocarse entre sí ni tocar la pared de la carcasa. El aire queda atrapado entre los lóbulos y la pared de la carcasa y luego es empujado hacia el puerto de descarga contra la presión del sistema. No se produce ninguna compresión interna; la presión se acumula sólo en la salida. Esto hace que la máquina sea mecánicamente sencilla, libre de aceite en el flujo de aire y altamente tolerante a las fluctuaciones de carga.

Los rotores de tres lóbulos son ahora el estándar de la industria. En comparación con los diseños de dos lóbulos, reducen las pulsaciones de presión y la producción de ruido, una ventaja significativa en instalaciones sensibles al ruido o instalaciones que ejecutan varias unidades en paralelo.

Las principales variantes y lo que las separa

Los sopladores Roots estándar cubren un amplio ámbito operativo, pero las aplicaciones especializadas requieren diseños específicos. La siguiente tabla asigna las variantes clave a sus especificaciones definitorias:

El rango de velocidad de funcionamiento en la mayoría de los modelos es de 500 a 2000 RPM, lo que brinda a los diseñadores de sistemas una flexibilidad considerable al combinar un soplador con opciones de motor o estrategias de control VFD.

Donde los sopladores Roots ofrecen el mayor valor

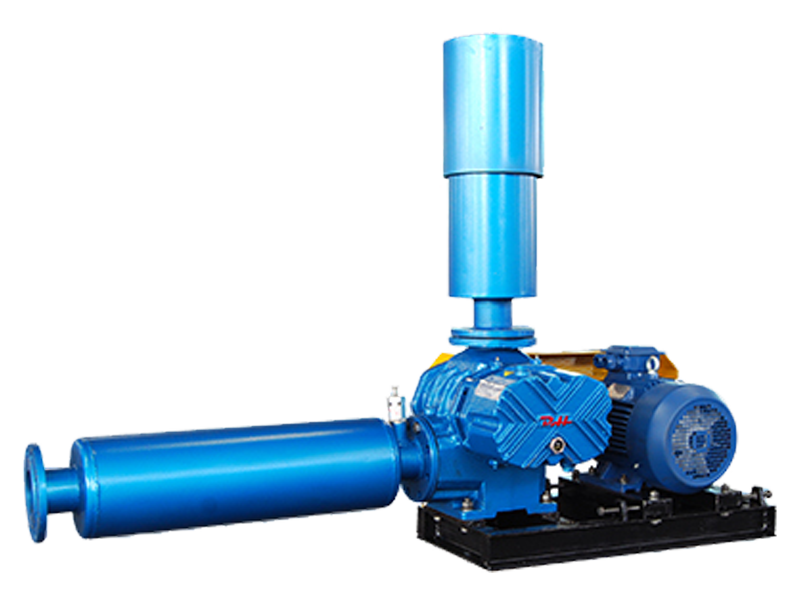

Tratamiento de aguas residuales es la aplicación más grande por volumen. Los sopladores de aireación suministran oxígeno a las bacterias aeróbicas en tanques de lodos activados: una carga continua las 24 horas del día, los 7 días de la semana. Según una investigación de eficiencia energética de la EPA de EE. UU. para instalaciones de agua y aguas residuales, una instalación que se actualizó con sopladores energéticamente eficientes redujo el consumo de electricidad en un 50%, ahorrando más de 2,1 millones de kWh por año. La selección adecuada de un soplador rara vez es sólo una decisión de adquisición: es una estrategia energética.

Transporte neumático es la segunda aplicación importante. Las plantas de cemento, los molinos harineros, los fabricantes de plásticos y los procesadores químicos dependen de los sopladores de Roots para empujar materiales a granel a través de las tuberías. La característica de volumen constante mantiene el material fluyendo de manera constante incluso cuando cambia la resistencia de la tubería, una propiedad que los sopladores centrífugos no pueden garantizar con un flujo bajo.

Acuicultura ha experimentado un fuerte crecimiento en la adopción de sopladores sumergibles Roots. La instalación de la unidad debajo de la línea de flotación elimina por completo el ruido de la superficie, lo cual es importante en granjas de estanques adyacentes a viviendas y sistemas de recirculación de interiores. El suministro de oxígeno disuelto también es más uniforme en comparación con los aireadores de superficie.

Otros sectores importantes incluyen el papel y la pulpa (succión al vacío en máquinas de papel), el procesamiento químico (recuperación de vapor, refuerzo de gas) y la minería (ventilación subterránea y aireación por flotación).

Cuatro parámetros que impulsan la selección correcta

La selección de un soplador Roots comienza con cuatro números concretos; todo lo demás es secundario:

• Caudal requerido (m³/min o CFM): Especifique siempre en las condiciones reales de entrada: la temperatura y la altitud afectan la densidad. Para la aireación, calcule en función de la demanda biológica de oxígeno, no del tamaño de la tubería.
• Aumento de presión requerido (kPa): Esta es la resistencia total del sistema, incluida la profundidad de inmersión, las pérdidas de la tubería y la contrapresión del difusor. Los modelos estándar soportan entre 9,8 y 98 kPa; Las unidades de dos etapas se extienden hasta 200 kPa.
• Composición de los gases: Los gases corrosivos necesitan materiales anticorrosivos; los gases inflamables requieren clasificaciones de motor a prueba de explosiones (EX DⅡ BT4 o CT4); Los ambientes cargados de vapor apuntan hacia la variante MVR de acero inoxidable.
• Temperatura: Las unidades estándar soportan hasta 90 °C antes de que se requiera refrigeración por agua. Si las temperaturas del proceso superan ese umbral, especifique el modelo de alta temperatura clasificado para 500 °C.

Una unidad de soplador Roots empaquetada con gabinete de control integrado simplifica la adquisición para aplicaciones estándar: vienen precableadas a 380 V con niveles de ruido inferiores a 77 dB a 1 m, lo que las hace desplegables sin recintos acústicos adicionales en la mayoría de los entornos industriales.

Mantener un soplador de raíces en funcionamiento durante 15 a 20 años

Un soplador Roots en buen estado tiene una vida útil realista de 15 a 20 años. La carga de trabajo de mantenimiento es baja según los estándares industriales, pero algunas prácticas no son negociables. Cambie el aceite para engranajes cada 2000 a 4000 horas de funcionamiento según el ciclo de trabajo y las condiciones ambientales. Inspeccione los filtros de entrada mensualmente: un filtro parcialmente bloqueado aumenta el vacío de entrada, aumenta el deslizamiento entre los lóbulos y reduce la eficiencia volumétrica más rápido de lo que la mayoría de los operadores creen. Verifique la tensión de la correa (en unidades accionadas por correa) cada 500 horas. Y nunca encienda un soplador Roots contra una válvula de descarga cerrada; El pico de presión instantáneo puede romper la carcasa o dañar los engranajes de sincronización.

Para instalaciones que ejecutan varias unidades, un Gabinete de control y sistema de monitoreo para paquetes de sopladores. permite la conmutación automática de funcionamiento/en espera y apagados basados en alarmas: la forma más efectiva de extender la vida útil del equipo en entornos de operación continua.

Los sopladores de raíces no son la tecnología más nueva, pero siguen siendo una de las más prácticas. La combinación de flujo de aire sin aceite, producción predecible y bajos gastos generales de mantenimiento es difícil de replicar al mismo precio, razón por la cual todavía se especifican para las aplicaciones de servicio continuo más exigentes en el procesamiento industrial.
